Bei Arbeitsdruck 120-150 bar:

Alternative A: Welche Ventilstecker leuchten?

Zur Überprüfung öffnen Sie bitte die hintere Abdeckung unter welchem sich die Hydraulikventile befinden. Welche Kombination an Ventilsteckern leuchten? Klicken Sie auf das passende Bild.

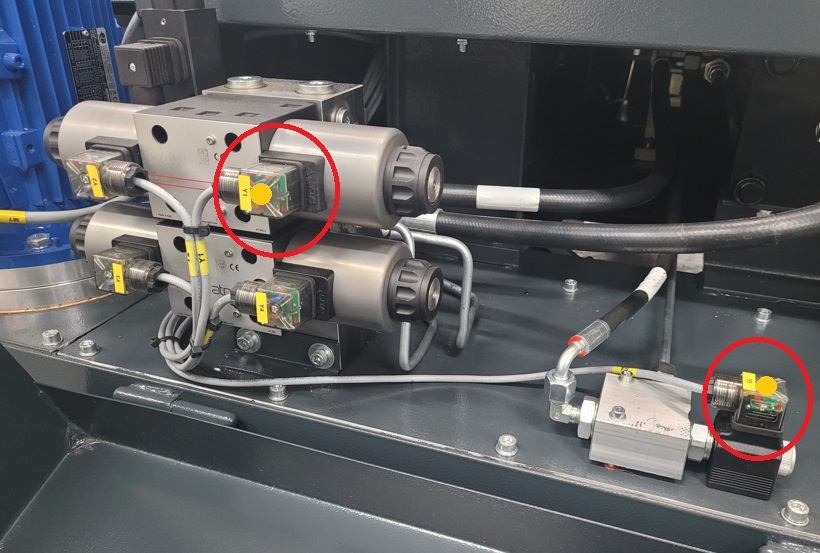

1) Ventilstecker Y1 und Y5 leuchten dauerhaft. -> Endschalter SFC1 löst nicht aus.

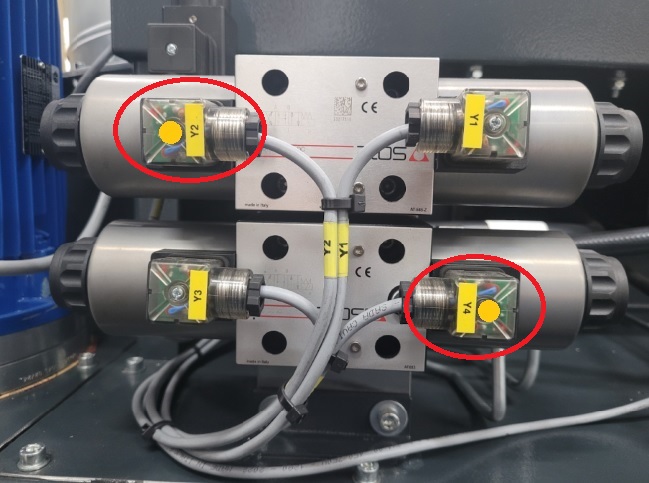

2) Ventilstecker Y2  und Y4 leuchten dauerhaft. -> Endschalter SFC3 löst nicht aus.

3) Ventilstecker Y4 leuchtet dauerhaft. -> Endschalter SFC2 löst nicht aus.

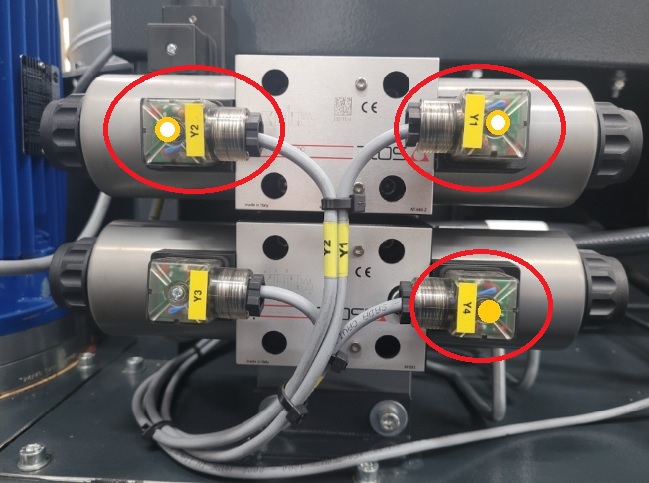

4) Ventilstecker Y1 und Y2 blinken, Ventilstecker Y4 leuchtet dauerhaft. -> Endschalter SFC1 löst dauerhaft aus.

5) Ventilstecker Y3 und Y4 blinken. -> Druckschalter SPR1 löst nicht aus.

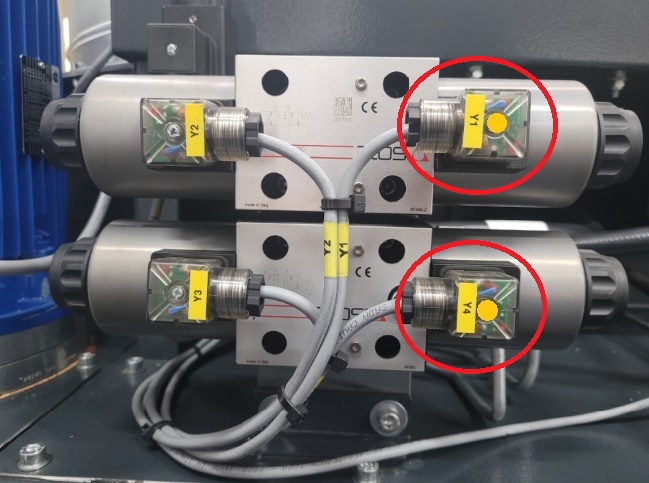

6) Ventilstecker Y1 und Y4 leuchten. -> Druckschalter SPR1 löst dauerhaft aus.

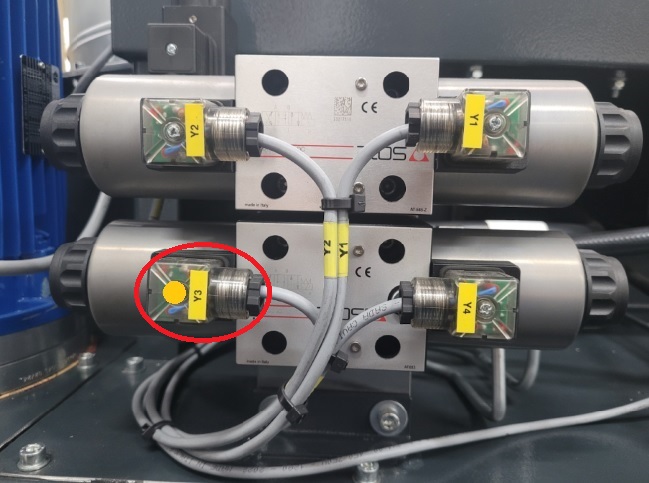

7) Ventilstecker Y3 leuchtet. -> Druckschalter SPRM löst nicht aus.

Alternative B: Wo steht der Hauptpresszylinder?

Zur Überprüfung entfernen Sie bitte das Abdeckblech, hinter welchem sich der Hauptpresszylinder befindet. Klicken Sie auf das passende Bild.

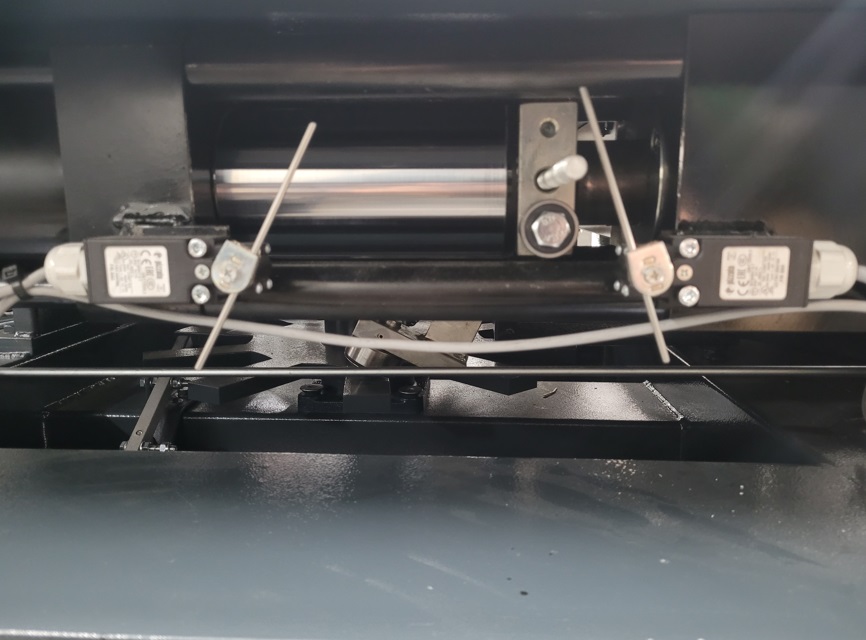

1) Zwischen den Endschaltern SFC2 und SFC1?

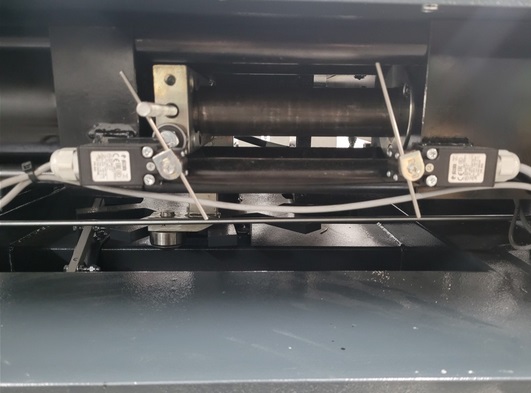

2) Hinten (am hinteren Endschalter SFC2):

3) Vorne (am vorderen Endschalter SFC1):

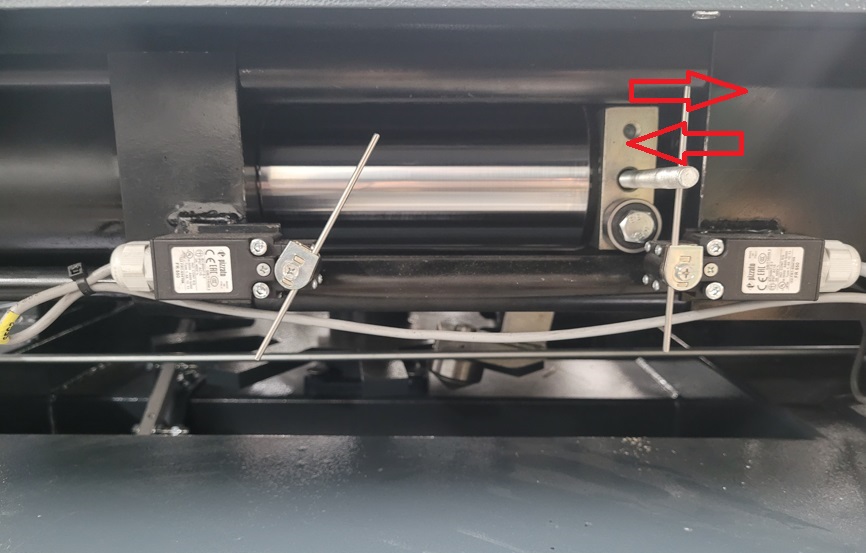

4) Presszylinder fährt direkt am vorderen Endschalter SFC1 vor und zurück.


zurück zur Auswahl des Arbeitsdruckes.
